適用于聚焦離子束（FIB）原位提取與高分辨透射電鏡（TEM）樣品制備。
主要領域：半導體、材料科學、納米技術、地質、生物等領域的納米級樣品制備與表征。
核心功能：支持在FIB-SEM系統中進行高精度原位lift-out操作，實現從塊體樣品到TEM薄片的無縫轉移。
一、產品概述：
Omniprobe 公司專注于開發用于納米尺度操作的精密工具，其FIB Lift-Out TEM 載網 是專為原位提?。?/span>in-situ）lift-out 設計的高性能樣品支撐用品。該系列載網具有標準化幾何結構、多點索引定位、優化的探針接觸面及低輪廓設計，顯著提升FIB操作效率與成功率。
所有產品均采用3mm 標準直徑，兼容主流 TEM 樣品桿；包裝形式包括 塑料小瓶，確保潔凈無污染。
二、參數說明：
1. Downset（下沉量）：指支柱頂部相對于載網主平面的下沉深度（單位：微米）。數值越大，操作空間越充足；數值小（如5 μm）適用于淺層操作或特殊夾具。
2.“V”形對準面：提供自對中功能，便于OmniProbe微操作探針精準嵌入抓取。
3. 垂直桿附著面：用于與探針末端牢固連接，適合焊接或搬運。
4. 低輪廓/低側邊設計：降低載網邊緣高度，避免FIB探針操作時發生遮擋或碰撞。
三、產品詳情：

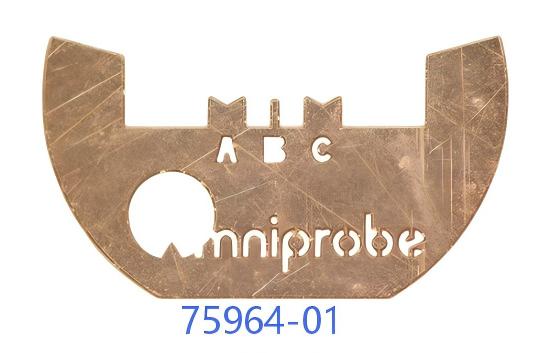

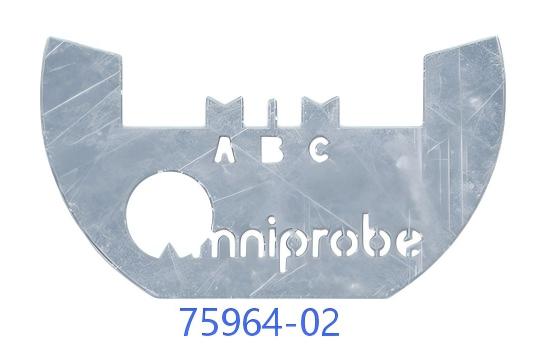

1、75964-01、75964-02 ，銅或鉬 Lift-Out 載網
定制的銅或鉬 Lift-Out 載網專為原位（in-situ）lift-out 操作而設計。載網設有多個帶索引的安裝位置，同時配備垂直桿狀和“V”形附著表面。直徑為 3 mm。

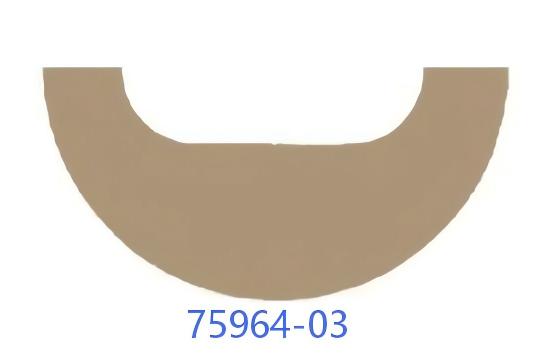

2、75964-03，定制鈹制半環載網，直徑 3 mm。

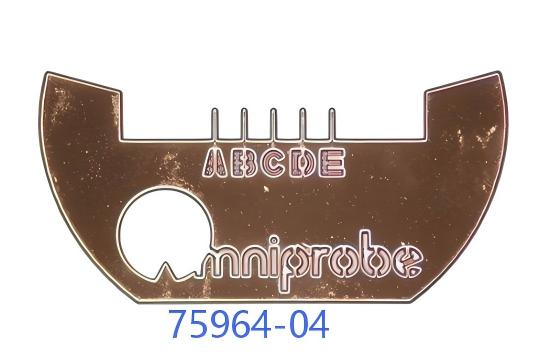

3、75964-04，銅制五柱 Lift-Out 載網
專為原位（in-situ）lift-out 操作定制的銅制五柱載網。設有多個帶索引的安裝位置，全部配備垂直桿狀附著表面。側邊采用更低輪廓設計，便于微操作探針接觸最外側的支柱。直徑為 3 mm。

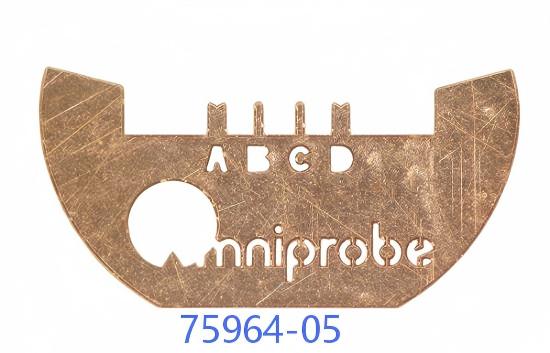

4、75964-05，OmniProbe 銅制四柱 Lift-Out 載網
專為原位（in-situ）lift-out 操作定制的四柱載網。設有多個帶索引的安裝位置，其中兩個配備垂直桿狀附著表面，另兩個為“V”形對準表面。側邊采用低輪廓設計，便于微操作探針接觸最外側的支柱。直徑為 3 mm。

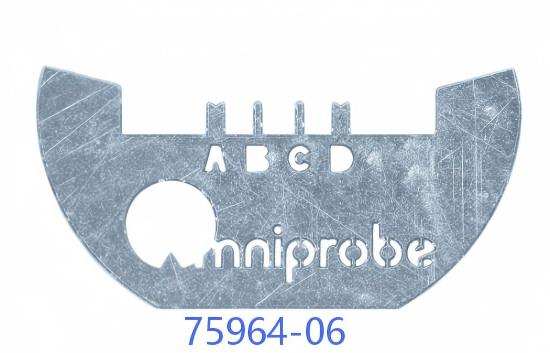

5、75964-06，OmniProbe 鉬制四柱 Lift-Out 載網
專為原位（in-situ）lift-out 操作定制的四柱載網。設有多個帶索引的安裝位置，其中兩個配備垂直桿狀附著表面，另兩個為“V”形對準表面。側邊采用低輪廓設計，便于微操作探針接觸最外側的支柱。直徑為 3 mm。

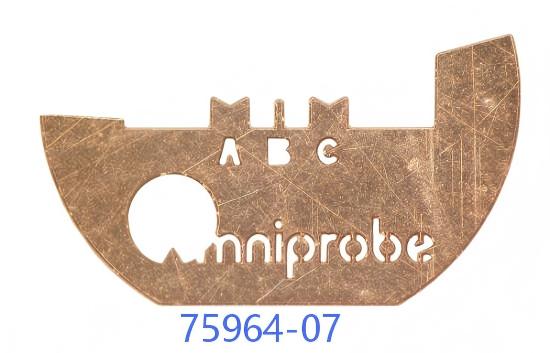

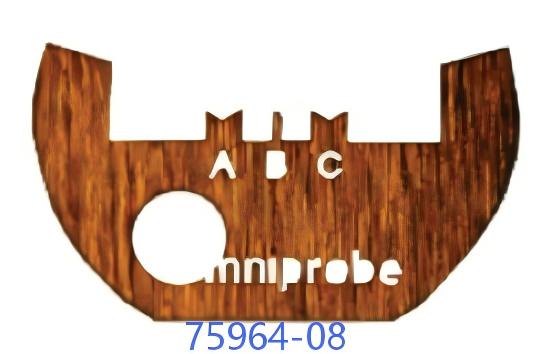

6、75964-07 / 75964-08，三柱淺下沉載網
適用于對樣品高度敏感的應用（如低溫TEM、原位電學測試）；
75964-07 強調 側邊可及性（Side Access），
75964-08 則優化了 中心柱寬度與連接面多樣性。

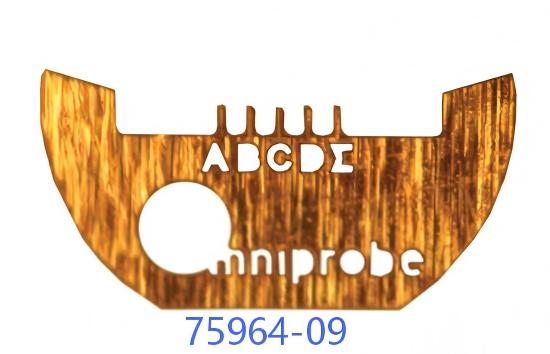

7、75964-09，五柱銅質載網（增強型）
第5根支柱為“E”形結構，可同時固定多個樣品或作為參考標記；
下沉量?jī)H5 μm，配合更低側邊，適合高密度布局或自動化流程。
8、75964-10，四柱銅質Lift-Out載網
l 4個獨立銅支柱，提供優異機械穩定性；
l 2個垂直附著面 + 2個“V”形對準面，兼顧抓取與焊接；
l 側邊低剖面，便于接觸最外側支柱；
l 支柱下沉量：5 μm（較淺，適合多數現代FIB系統）；
l 標準3 mm直徑，塑料小瓶包裝，防氧化防塵。
四、操作簡述（FIB Lift-Out 典型步驟）
l 載網安裝：用OmniProbe探針夾持載網，利用“V”槽或垂直面精準定位至FIB樣品臺。
l 樣品切割：FIB在目標區域切割出微米級薄片（lamella）。
l 拾取與焊接：探針拾取薄片，將其焊接到載網支柱上（常用Pt或C沉積固定）。
l 轉移至TEM：完成制樣后，整網取出，直接插入TEM觀察。
五、材質選擇建議
材質 | 優點 | 注意事項 |
銅（Copper） | 導電性好、成本低、通用性強 | 不適用于銅敏感體系（如某些催化劑） |
鉬（Molybdenum） | 高熔點、化學惰性、低污染 | 成本較高，適用于高溫或高純應用 |
鈹（Beryllium） | 超輕、低電子散射（用于特殊TEM） | 無支柱，僅作半環支撐；有毒，需謹慎處理 |
貨號 | 產品描述 | 規格 |
75964-01 | FIB原位提取載網（in-situ）lift-out grids，銅，3柱，載網厚度30μm | 100枚 |
75964-02 | FIB原位提取載網（in-situ）lift-out grids，鉬，3柱，載網厚度30um | 25枚 |
75964-03 | 鈹網，載網厚度25um，主要應用于離子刻蝕 | 1枚 |
75964-04 | FIB原位提取載網（in-situ）lift-out grids，銅，5柱，載網厚度40μm | 100枚 |
75964-05 | FIB原位提取載網（in-situ）lift-out grids，銅，4柱，載網厚度30μm | 100枚 |
75964-06 | FIB原位提取載網（in-situ）lift-out grids，鉬，4柱，載網厚度30μm | 25枚 |
75964-07 | FIB原位提取載網（in-situ）lift-out grids，銅，3柱，載網厚度30μm（矮肩） | 100枚 |
75964-08 | FIB原位提取載網（in-situ）lift-out grids，銅，3柱，載網厚度30μm | 100枚 |
75964-09 | FIB原位提取載網（in-situ）lift-out grids，銅，5柱，載網厚度35μm | 100枚 |
75964-10 | FIB原位提取載網（in-situ）lift-out grids，銅，4柱，載網厚度30μm | 100枚 |
