Wehnelt Aperture（光闌）是一種用于電子顯微鏡（特別是掃描電子顯微鏡SEM）中的關鍵部件，主要用于優化電子槍的性能。
一、金屬鉭圓形光闌
1. 基本功能
l 聚焦電子束：通過靜電場控制從陰極發射出的電子軌跡，使其更集中
l 限制發射區域：只允許中心區域的電子通過，提高束流質量和穩定性
l 調節束流強度：配合偏壓使用，可控制發射電流大小。
2. 材料特性：0.1mm厚的鉭箔（Tantalum Foil制成）。
鉭（Tantalum）是一種高熔點（約3017°C）、耐腐蝕、化學性質穩定的金屬。
在高真空和高溫的電子槍環境中，鉭具有良好的熱穩定性、抗電子轟擊能力、低蒸氣壓、不易污染真空系統。
0.1 毫米厚度薄箔便于精密加工成微小孔徑的光闌，同時保持結構強度。
3. “可更換”設計的意義
長期使用中，光闌孔可能因電子轟擊、污染或氧化而劣化，影響電子束質量。
可更換式設計允許用戶在不更換整個電子槍組件的情況下，僅替換光闌，降低成本并簡化維護。
4. 適用設備
適用于 Amray 和 Philips（飛利浦）品牌的部分型號電子顯微鏡。
這兩個品牌在20世紀中后期是SEM領域的重要制造商（Amray 后被收購，Philips 的電鏡業務后成為 FEI 公司，現屬 Thermo Fisher Scientific）。

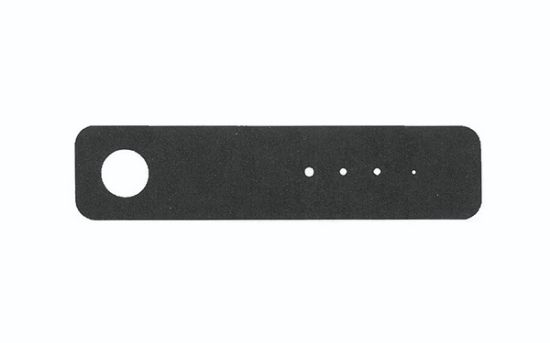

二、Strip Aperture（條形光闌）
在一條金屬帶上加工出多個不同尺寸或形狀的孔即“multihole”，多孔設計。
由鉑銥合金（95：5）制成，這種合金具有如下優勢：
l 極高的化學惰性：幾乎不氧化、不腐蝕，即使在高真空或高溫下也極其穩定；
l 高熔點與機械強度：比純鉑更硬、更耐磨，適合精密微加工；
l 低蒸氣壓：不會在真空系統中釋放氣體，避免污染；
l 抗電子束損傷：長期受電子轟擊不易變形或產生污染。
1、 日立(HITACHI)光闌，41.0 X 4.0 X 0.1mm，4孔
2、日本電子(JEOL)光闌 9.0 X 2.35 X 0.1mm，3孔
貨號 | 產品描述 | 規格 |
49020-Ta | 飛利浦光闌Philips WEHNELT APERTURE, 200u HOLE | 個 |
49030-Ta | Amray WEHNELT APERTURE,300u HOLE | 個 |
49050-Ta | WEHNELT APERTURE,500u HOLE | 個 |
49075-Ta | WEHNELT APERTURE,750u HOLE | 個 |
49100-Ta | WEHNELT APERTURE,1000u HOLE | 個 |
49211-01 | 日立光闌HITACHI STRIP APERTURE, 10-10-20-70um | 個 |
49211-03 | HITACHI STRIP APERTURE,70-70-50-50m | 個 |
49211-05 | HITACHI STRIP APERTURE,10-50-100-200um | 個 |
49212-01 | HITACHI STRIP APERTURE,20-20-30-30um | 個 |
49212-02 | HITACH STRIP APERTURE,30-70-100-200um | 個 |
49212-03 | HITACH STRIP APERTURE,10-30-50-70um | 個 |
49210-01 | 日本電子光闌JEOL STRIP APERTURE, 10-30-80um | 個 |
49210-02 | JEOL STRIP APERTURE,10-20-100um | 個 |
49210-03 | JEOL STRIP APERTURE,30-50-150um | 個 |
49210-04 | JEOL STRIP APERTURE,100-200-300um | 個 |
